Basit Elektrik Devresi Nasıl Yapılır? Adım Adım Kurulum ve Temel Mantığı

Elektrik, modern yaşamımızın ve teknolojinin temel yapı taşıdır. Evimizdeki aydınlatmadan cebimizdeki akıllı telefonlara kadar her şey, elektronların belirli bir yörüngede akması prensibine dayanır. Peki, bu görünmez enerjiyi kontrol etmek ve kendi ışığımızı yakmak ne kadar zor? Aslında hiç de değil! Evdeki temel malzemelerle veya basit bir hobi setiyle kendi basit elektrik devrenizi kurabilirsiniz. Bu rehberde, bir elektrik devresinin çalışma mantığını, ihtiyaç duyacağınız malzemeleri ve adım adım nasıl yapılacağını detaylıca inceleyeceğiz.

Elektrik Devresi Nedir ve Nasıl Çalışır?

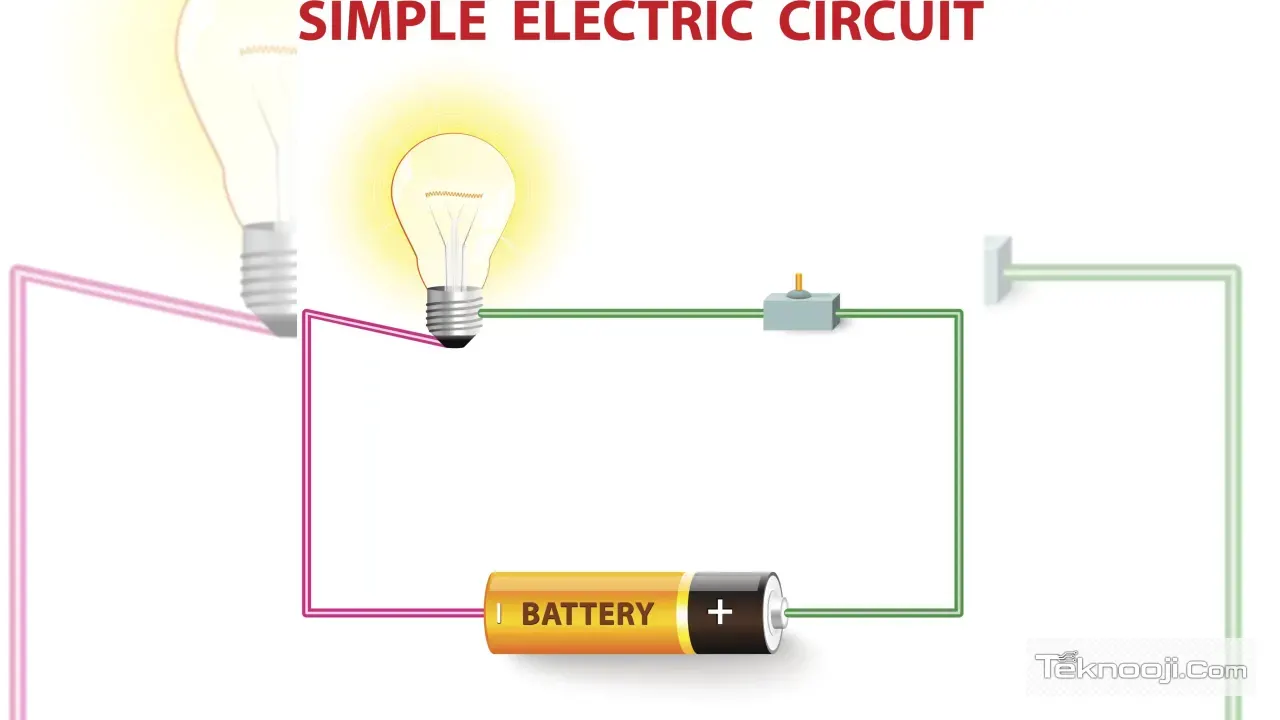

Bir elektrik devresi, elektrik akımının (elektronların) güç kaynağından çıkarak izlediği ve görevini tamamladıktan sonra kaynağa geri döndüğü kesintisiz, kapalı bir yoldur. Tıpkı suyun borularda akarak bir değirmeni döndürmesi gibi, elektrik de iletken kablolar üzerinden akar ve önüne çıkan yükü (örneğin bir ampulü) çalıştırır. Eğer bu yolda bir kopukluk veya kesinti olursa (açık devre), elektron akışı anında durur ve sistem çalışmaz. Yol tamamen kapalıysa (kapalı devre), elektronlar ilerler ve ampulü aydınlatır.

Basit Bir Devre İçin Gerekli Malzemeler

Başarılı bir kurulum için karmaşık mühendislik aletlerine ihtiyacınız yoktur. Temel bir sistem dört ana bileşenden oluşur:

Güç Kaynağı (Pil): Devreye ihtiyaç duyduğu enerjiyi ve potansiyel farkı (voltajı) sağlar. Yeni başlayanlar ve okul projeleri için 1.5V (AA veya AAA) piller en güvenilir ve tehlikesiz seçenektir.

İletken Kablolar: Enerjiyi taşıyan otobanlardır. İçi bakır telli, dışı plastik yalıtkanla kaplı ince kablolar tercih edilmelidir. İki farklı renk kullanmak (örneğin artı kutup için kırmızı, eksi kutup için siyah), bağlantıları yaparken işinizi kolaylaştırır.

Yük (Ampul ve Duy): Elektrik enerjisini gözlemleyebileceğimiz formata, yani ışık enerjisine çeviren elemandır. Pille uyumlu, düşük voltajlı (genellikle 1.5V, 2.5V veya 3V) küçük bir fener ampulü ve ona uygun bir duy (ampul yatağı) gereklidir.

Anahtar (Switch): Devreyi isteğe bağlı olarak açıp kapatarak elektron akışını kontrol etmemizi sağlayan mekanizmadır.

Adım Adım Kurulum Rehberi

Malzemeleriniz hazırsa, fiziksel kurulum aşamasına geçebiliriz. Bu işlem sırasında bağlantı sırasını doğru takip etmek, devrenin güvenli ve sorunsuz çalışması için kritik öneme sahiptir.

1.Kabloları Hazırlayın ve Soyun:

Kullanacağınız bağlantı kablolarından üç eşit parça (yaklaşık 15-20 cm) kesin. Bir yan keski, kablo soyucu veya bir makas yardımıyla, her kablonun iki ucundaki plastik yalıtkanı yaklaşık 1 santimetre kadar dikkatlice sıyırıp içindeki bakır telleri ortaya çıkarın. Ortaya çıkan telleri parmağınızla hafifçe burarak kıvrılmalarını ve dağılmalarını önleyin.

2.Güç Kaynağı Bağlantısını Yapın:Artı kutuptan başlıyoruz.

Birinci kablonun açıkta kalan bakır ucunu pilin pozitif (+) kutbuna temas ettirip elektrik bandı ile sıkıca bantlayın (eğer hazır bir pil yatağı kullanıyorsanız, doğrudan yuvadan çıkan kırmızı kabloyu kullanın). Burası, enerjinin çıkış noktasıdır.

3.Anahtarı Devreye Entegre Edin:

Pilin (+) kutbundan gelen kablonun boşta kalan diğer ucunu, devreyi kontrol edeceğiniz anahtarın bağlantı terminallerinden (vidalarından) birine sarın ve vidayı sıkarak sabitleyin. Anahtarın diğer terminaline ise ikinci kestiğiniz kablonun bir ucunu bağlayın.

4.Ampulü Bağlayın:

Anahtardan çıkan ikinci kablonun ucunu, ampulün oturduğu duyun birinci bağlantı noktasına bağlayın. Artık potansiyel enerji pilden çıkıp anahtarı geçerek ampule kadar ulaştı.

5.Devreyi Tamamlayın ve Test Edin:Kısa devre yapmamaya özen gösterin.

Üçüncü ve son kablonun bir ucunu duyun boşta kalan ikinci terminaline, diğer ucunu ise doğrudan pilin negatif (-) kutbuna bağlayıp bantlayın. Fiziksel döngü tamamlandı. Anahtarı "Açık" (On) konumuna getirin. Eğer ampul yanıyorsa elektronlar başarıyla akıyor demektir!

Akımı Kendi Gözlerinizle Deneyimleyin

Fiziksel kurulumu tamamladınız, peki devre elemanlarının özelliklerini değiştirirsek ne olur? Pilin gücü (voltaj) arttığında veya kullandığınız yükün direnci değiştiğinde sistemin nasıl tepki vereceğini aşağıdaki simülasyon üzerinden güvenle test edebilirsiniz.

Simülasyonda voltajı çok artırıp direnci düşürdüğünüzde parçacıkların ne kadar hızlandığını gördünüz mü? Gerçek hayatta bu denge kurulamazsa ampul patlar veya kablolar erir.

Seri ve Paralel Bağlantı Arasındaki Farklar

Temel devreyi kurduktan sonra projeyi geliştirmek isterseniz ampul sayısını artırabilirsiniz. Burada iki farklı yaklaşım karşınıza çıkar:

Seri Bağlama: Ampullerin aynı iletken hat üzerine peş peşe dizilmesidir. Elektronlar hepsinin içinden sırayla geçer. Bir ampul arızalanırsa hat kopacağı için tüm ampuller söner. Ayrıca ampul sayısı arttıkça ışığın parlaklığı düşer.

Paralel Bağlama: Her ampulün güç kaynağına kendi bağımsız hattıyla bağlandığı sistemdir. Evlerimizdeki mimari budur; odadaki lambayı kapattığınızda salonun ışığı sönmez. Bir lamba bozulsa bile diğerleri tam parlaklıkla yanmaya devam eder.

Güvenlik Uyarıları

Basit projelerde kullanılan 1.5V gibi piller insanları elektrik çarpmasına maruz bırakmaz, ancak dikkatsizlik halinde fiziksel tehlikeler barındırır. Kısa devre (pilin artı ve eksi kutbunun doğrudan araya lamba koymadan birbirine değmesi) yapmaktan kaçının; bu durum pilin aşırı ısınıp sızıntı yapmasına veya alev almasına neden olabilir. Eğer kablolar elinizi yakacak derecede ısınıyorsa devreyi hemen bozun.

Resmi Kaynaklar ve İleri Okuma

STEM (Bilim, Teknoloji, Mühendislik ve Matematik) eğitimi açısından büyük önem taşıyan bu konuları daha detaylı araştırmak için akademik ve resmi kurumların kaynaklarından yararlanabilirsiniz:

TÜBİTAK Bilim Genç: Çeşitli fizik deneyleri ve projeler için (bilimgenc.tubitak.gov.tr)

Milli Eğitim Bakanlığı: Fen bilimleri ders içerikleri ve deney yönergeleri için (www.meb.gov.tr)

IEEE Eğitim Portalı: Uluslararası elektronik standartları ve öğrenci kaynakları için (www.ieee.org)
